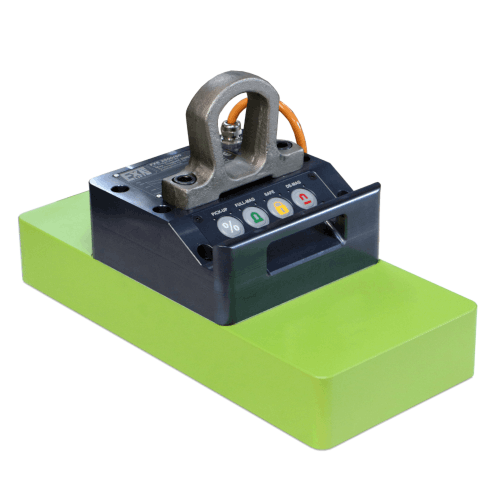

FXE-2400.50+
Datasheet
| Artikel Id | 10602411 |
| Max. Tragfähigkeit ab | 15 mm |
| Maximale Tragfähigkeit | 2400 Kg |
| Magnetische Verankerungsfläche | 758 x 116 mm |
| max. Betriebstemperatur | 80 °C |
| Breakaway | 0 kN |
| Poltyp | 50+ |
| Polmenge | 24 |
| Länge | 805 mm |
| Breite | 164 mm |
| Höhe | 287 mm |
| Gewicht | 80 Kg |
FXE-2400.50+
FXE-2400.50+
Pol-Diagramm 50+
FXE-2400.50+
Polmerkmale 50+
Poltyp 50+ hat ein verstärktes Magnetsystem bei gleicher Polgröße wie die Poltyp 50. Hierdurch werden bei schlechteren Oberflächen bessere Haltekräfte erzielt, speziell auch wenn Polverlängerungen benötigt werden, kommt die Poltyp 50+ zum Einsatz. Bei Luftspalt 0 erreicht der Pol 50+ 3,8 kN Haltekraft.
FXE-2400.50+
Max. Tragfähigkeit an Blechen und 4-Kant Rohren
| Tragfähigkeit | Traglast | Max. Werkstück-Abmessung |
|---|---|---|
| 4 mm | 400 Kg | 3000 x 1500 mm |
| 6 mm | 700 Kg | 3000 x 2000 mm |
| 8 mm | 1200 Kg | 3000 x 2000 mm |
| 10 mm | 2000 Kg | 3000 x 2000 mm |
| 15 mm | 2500 Kg | 3000 x 2500 mm |
FXE-2400.50+
Downloads
FXE 50+
verfügbare Modelle
| Modell | max. Traglast | Polen | Magnetische Verankerungsfläche | Gewicht | ||
|---|---|---|---|---|---|---|
| Dicke | Traglast | Typ | Menge | |||
| FXE-150.50+ | 15 mm | 150 Kg | 50+ | 2 | 52 x 116 mm | 17 Kg |
| FXE-300.50+ | 15 mm | 300 Kg | 50+ | 4 | 116 x 116 mm | 26 Kg |
| FXE-500.50+ | 15 mm | 500 Kg | 50+ | 6 | 180 x 116 mm | 34 Kg |
| FXE-750.50+ | 15 mm | 750 Kg | 50+ | 8 | 244 x 116 mm | 30 Kg |
| FXE-1100.50+ | 15 mm | 1100 Kg | 50+ | 12 | 370 x 116 mm | 45 Kg |
| FXE-1600.50+ | 15 mm | 1600 Kg | 50+ | 18 | 564 x 116 mm | 60 Kg |
| FXE-2400.50+ | 15 mm | 2400 Kg | 50+ | 24 | 758 x 116 mm | 80 Kg |
| Sicherheitsfaktor 3 | Test Method EN 13155 | max. Betriebstemperatur 80 °C | ||||
PRODUKTÜBERSICHT MODELLE FXE
Leichte bauart
FXE 50
ElektroPermanent-Lasthebemagnet mit Poltyp 50 und einer Tragkraft von 150 bis 1600 kg.
FXE 50+
ElektroPermanent-Lasthebemagnet mit Poltyp 50+ und einer Tragkraft von 150 bis 2400 kg.
FXE L
ElektroPermanent-Lasthebemagnet in langer schmaler Bauform mit Poltyp 50+ und einer Tragkraft von 400 bis 1000 kg.
