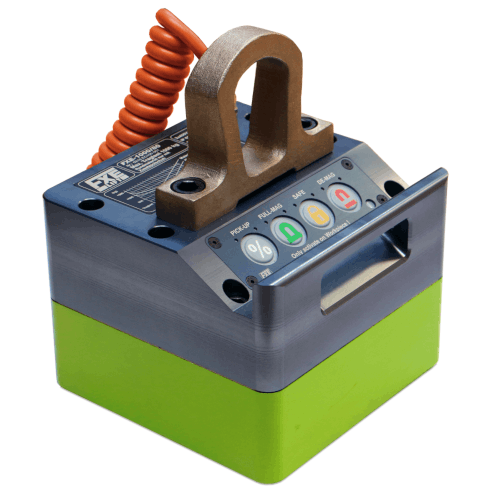

FXE-1600.100
Datasheet
| Artikel Id | 10601603 |
| Max. Tragfähigkeit ab | 35 mm |
| Maximale Tragfähigkeit | 1600 Kg |
| Magnetische Verankerungsfläche | 222 x 222 mm |
| max. Betriebstemperatur | 80 °C |
| Breakaway | 58 kN |
| Poltyp | 100 |
| Polmenge | 4 |
| Länge | 296 mm |
| Breite | 296 mm |
| Höhe | 345 mm |
| Gewicht | 82 Kg |
FXE-1600.100
FXE-1600.100
Pol-Diagramm 100
FXE-1600.100
Polmerkmale 100
Poltyp 100 ist konzipiert zum Heben von Grobblechen ab 12mm und massiven Stahl-, Form- und Schmiedeteilen mit größerem Luftspalt. Die Nennangaben der FXE Lasthebemagnete mit Poltyp 100 werden bis zu einem Luftspalt von 0,6mm erreicht. Bei Luftspalt 0 erreicht jeder Pol 100 14,5 kN Haltekraft.
FXE-1600.100
Max. Tragfähigkeit an Blechen und 4-Kant Rohren
| Tragfähigkeit | Traglast | Max. Werkstück-Abmessung |
|---|---|---|
| 10 mm | 400 Kg | 2000 X 1500 mm |
| 20 mm | 1000 Kg | 2000 X 1500 mm |
| 35 mm | 1600 Kg | 3000 X 2000 mm |
FXE-1600.100
Downloads
FXE 100
verfügbare Modelle
| Modell | max. Traglast | Polen | Magnetische Verankerungsfläche | Gewicht | ||
|---|---|---|---|---|---|---|
| Dicke | Traglast | Typ | Menge | |||
| FXE-800.100 | 35 mm | 800 Kg | 100 | 2 | 222 x 102 mm | 52 Kg |
| FXE-1600.100 | 35 mm | 1600 Kg | 100 | 4 | 222 x 222 mm | 82 Kg |
| FXE-2400.100 | 35 mm | 2400 Kg | 100 | 6 | 342 x 222 mm | 118 Kg |
| FXE-3200.100 | 35 mm | 3200 Kg | 100 | 8 | 462 x 222 mm | 154 Kg |
| FXE-4800.100 | 35 mm | 4800 Kg | 100 | 12 | 702 x 222 mm | 202 Kg |
| Sicherheitsfaktor 3 | Test Method EN 13155 | max. Betriebstemperatur 80 °C | ||||
PRODUKTÜBERSICHT MODELLE FXE
Mittelschwere bauart
FXE 80
ElektroPermanent-Lasthebemagnet mit Poltyp 80 und einer Tragkraft von 500 bis 4000 kg.
FXE 100
ElektroPermanent-Lasthebemagnet mit Poltyp 100 und einer Tragkraft von 800 bis 4800 kg.
FXE HD
ElektroPermanent-Lasthebemagnet zum Heben von Dickblechen , mit Poltyp 100 und einer Tragkraft von 7200 bis 16000 kg.
