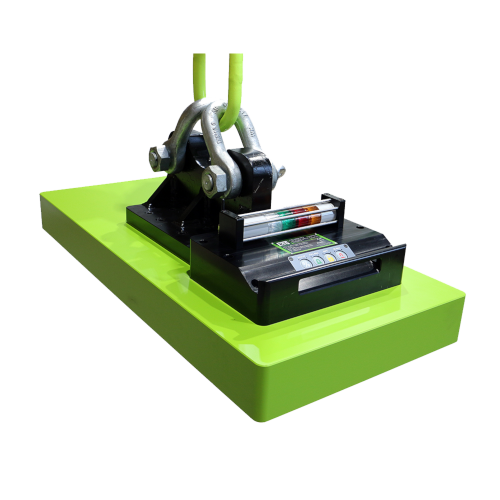

FXE-HD12800.100
Datasheet
| Artikel Id | 106012803-1 |
| Max. Tragfähigkeit ab | 35 mm |
| Maximale Tragfähigkeit | 12800 Kg |
| Magnetische Verankerungsfläche | 943 x 516 mm |
| max. Betriebstemperatur | 80 °C |
| Breakaway | 464 kN |
| Poltyp | 100 |
| Polmenge | 32 |
| Länge | 1030 mm |
| Breite | 600 mm |
| Höhe | 734 mm |
| Gewicht | 500 Kg |
FXE-HD12800.100
FXE-HD12800.100
Pol-Diagramm 100
FXE-HD12800.100
Polmerkmale 100
Poltyp 100 ist konzipiert zum Heben von Grobblechen ab 12mm und massiven Stahl-, Form- und Schmiedeteilen mit größerem Luftspalt. Die Nennangaben der FXE Lasthebemagnete mit Poltyp 100 werden bis zu einem Luftspalt von 0,6mm erreicht. Bei Luftspalt 0 erreicht jeder Pol 100 14,5 kN Haltekraft.
FXE-HD12800.100
Max. Tragfähigkeit an Blechen und 4-Kant Rohren
| Tragfähigkeit | Traglast | Max. Werkstück-Abmessung |
|---|---|---|
| 10 mm | 4200 Kg | 3000 x 2000 mm |
| 20 mm | 6400 Kg | 4500 x 2500 mm |
| 35 mm | 12800 Kg | 6000 x 3200 mm |
FXE-HD12800.100
Downloads
FXE HD
verfügbare Modelle
| Modell | max. Traglast | Polen | Magnetische Verankerungsfläche | Gewicht | ||
|---|---|---|---|---|---|---|
| Dicke | Traglast | Typ | Menge | |||
| FXE-HD7200.100 | 35 mm | 7200 Kg | 100 | 18 | 703 x 342 mm | 400 Kg |
| FXE-HD9600.100 | 35 mm | 9600 Kg | 100 | 24 | 943 x 342 mm | 450 Kg |
| FXE-HD12800.100 | 35 mm | 12800 Kg | 100 | 32 | 943 x 516 mm | 500 Kg |
| FXE-HD16000.100 | 35 mm | 16000 Kg | 100 | 40 | 1683 x 516 mm | 680 Kg |
| Sicherheitsfaktor 3 | Test Method EN 13155 | max. Betriebstemperatur 80 °C | ||||
PRODUKTÜBERSICHT MODELLE FXE
Mittelschwere bauart
FXE 80
ElektroPermanent-Lasthebemagnet mit Poltyp 80 und einer Tragkraft von 500 bis 4000 kg.
FXE 100
ElektroPermanent-Lasthebemagnet mit Poltyp 100 und einer Tragkraft von 800 bis 4800 kg.
FXE HD
ElektroPermanent-Lasthebemagnet zum Heben von Dickblechen , mit Poltyp 100 und einer Tragkraft von 7200 bis 16000 kg.
