PIANI MAGNETICI A LEVA RF

ModelloRF 13

RF 13

Caratteristiche
Id ProdottoRF13
Altezza flusso magnetico~ 4 mm
Tenuta nominale~ 80 N/Cm²
Pole Pitch4 + 1.5 + 2 + 1.5 mm
Fori4xM6
V-Max1200 u/Min

RF 13

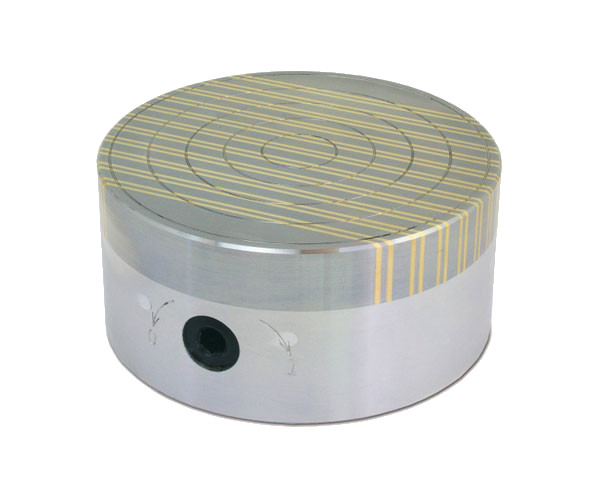

Immagine
RF Prodotto

RF 13

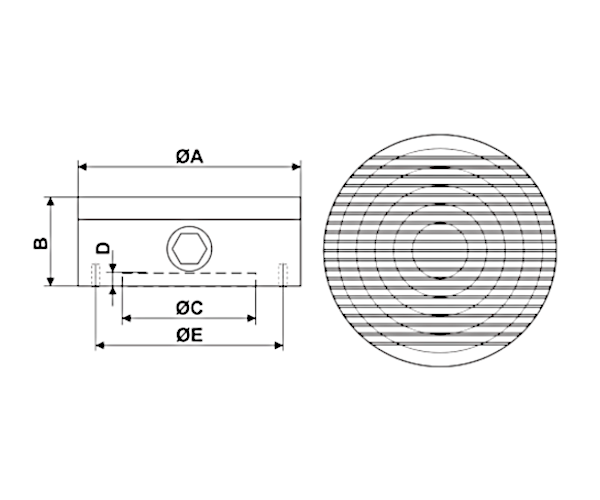

Schema
RF Schema

RF 13

Dimensioni
Quota A130 mm
Quota B62 mm
Quota C90 mm
Quota D2.5 mm
Quota E120 mm
Peso5 Kg

RF 13

Downloads
SVG Image
Scheda tecnica RF 13

RF

Modelli disponibili
Modello Dimensioni Fori Pole Pitch Peso
Diametro Altezza
RF 10 100 mm 62 mm 3xM5 4 + 1.5 + 2 + 1.5 mm 3 Kg
RF 13 130 mm 62 mm 4xM6 4 + 1.5 + 2 + 1.5 mm 5 Kg
RF 16 160 mm 75 mm 4xM8 6 + 1.5 + 2 + 1.5 mm 8 Kg
RF 20 200 mm 80 mm 4xM8 6 + 1.5 + 2 + 1.5 mm 13 Kg
RF 25 250 mm 80 mm 4xM8 6 + 1.5 + 2 + 1.5 mm 20 Kg
RF 30 300 mm 85 mm 4xM8 6 + 1.5 + 2 + 1.5 mm 27 Kg
Altri modelli e dimensioni disponibili su richiesta

Gamma completa PIANI MAGNETICI A LEVA

PMNEO

EXTRA FORZA PER FRESATURA
Passo Polare 11-4 mm., forza di tenuta 150N/Cm2, per lavorazioni di fresatura pesante.

Prodotti disponibili PMNEO
PMNM

RETTIFICA ED EROSIONE DI PRECISIONE
Passo Polare 1,4-0,5 mm., forza di tenuta 100N/Cm2, per lavorazioni di rettifica o fresatura leggera.

Prodotti disponibili PMNM
RM

PER LAVORAZIONI DI DISCHI O ANELLI
Passo Polare 5-8 mm., forza di tenuta 140N/Cm2, per lavorazioni di tornitura.

Prodotti disponibili RM
RF

PER LAVORAZIONI DI PARTICOLARI SOTTILI
Passo Polare 4/6-2 mm., forza di tenuta 80N/Cm2, per lavorazioni di tornitura e rettifica.

Prodotti disponibili RF
RNF

ALTEZZA RIDOTTA
Passo Polare 1,5/0,5 mm., forza di tenuta 80N/Cm2, per lavorazioni di tornitura e rettifica di piccole parti con spessori sottili.

Prodotti disponibili RNF
RS

POLARITA' RADIALE
Passo Polare radiale, forza di tenuta 140N/Cm2, per lavorazioni di tornitura e fresatura di anelli e ralle anche ad alte velocità.

Prodotti disponibili RS
