Serie FX ZUBEHöR/FX HVS
HORIZONTAL-VERTIKAL-SYSTEM ModellFX-HVS300

FX-HVS300

Datasheet
Artikel Id1103 0300
Max. Tragfähigkeit – Vertikal120 Kg
Max. Tragfähigkeit – Horizontal120 Kg
Sicherheitsfaktor3.5
max. Betriebstemperatur80 °C

FX-HVS300

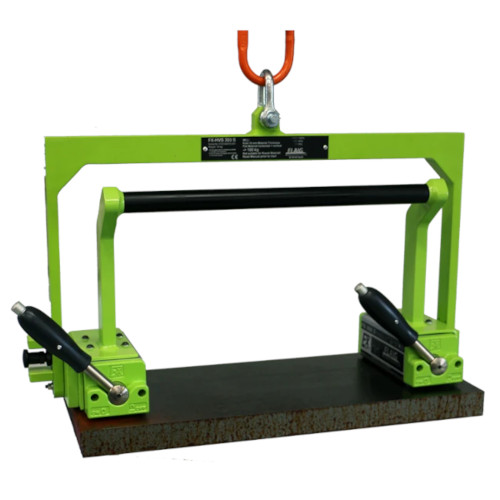

FXHVS Produkt

FX-HVS300

Schema
FXHVS Schema

FX-HVS300

Abmessungen
Höhe389 mm
Länge657 mm
Breite207 mm
Gewicht35 Kg

FX-HVS300

Downloads
SVG Image
Datasheet Zubehör FX-HVS300
SVG Image
Design FX HVS 300
SVG Image
Katalog FX / FXE

FX HVS

verfügbare Modelle
Modell max. Traglast Abmessungen Gewicht
Verical Horizontal B L H
FX-HVSR225 45 Kg 135 Kg 557 mm 207 mm 160 mm 30 Kg
FX-HVS300 120 Kg 120 Kg 389 mm 657 mm 207 mm 35 Kg
FXHVSR450 90 Kg 270 Kg 624 mm 292 mm 212 mm 43 Kg
Sicherheitsfaktor 3.5 Test Method EN 13155 max. Betriebstemperatur 80 °C

PRODUKTÜBERSICHT MODELLE FX ZUBEHöR

Horizontal-Vertikal-System

FX HV

Horizontal-Vertikal-System von 150 bis 3000 kg
Das Horizontal-Vertikal-System FX HV ist die ideale Lösung für den Transport von Teilen von der Horizontalen in die Vertikale oder in umgekehrter Reihenfolge. Sonderabmessungen sind auf Anfrage möglich.

Verfügbare Produkte FX HV
FX HVS

Horizontal-vertikal kippbares System
FX HVS-Systeme ermöglichen eine 90°-Drehung der angehängten Last Die von Magnethebern getragene Last kann jederzeit ihre Position von der Horizontalen in die Vertikale ändern.

Verfügbare Produkte FX HVS
