Serie FX ZUBEHöR/FX HVS
HORIZONTAL-VERTIKAL-SYSTEM ModellFX-HVSR225

FX-HVSR225

Datasheet
Artikel Id1103 0221
Max. Tragfähigkeit – Vertikal45 Kg
Max. Tragfähigkeit – Horizontal135 Kg
Sicherheitsfaktor3.5
max. Betriebstemperatur80 °C

FX-HVSR225

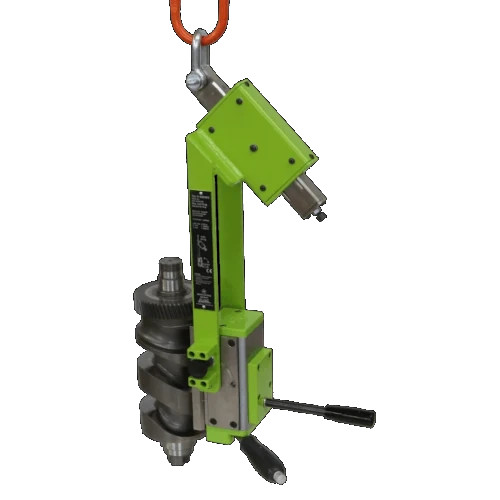

FXHVS Produkt

FX-HVSR225

Schema
FXHVS Schema

FX-HVSR225

Abmessungen
Höhe557 mm
Länge207 mm
Breite160 mm
Gewicht30 Kg

FX-HVSR225

Downloads
SVG Image
Datasheet Zubehör FX-HVSR225
SVG Image
Design FX HVSR225
SVG Image
Katalog FX / FXE

FX HVS

verfügbare Modelle
Modell max. Traglast Abmessungen Gewicht
Verical Horizontal B L H
FX-HVSR225 45 Kg 135 Kg 557 mm 207 mm 160 mm 30 Kg
FX-HVS300 120 Kg 120 Kg 389 mm 657 mm 207 mm 35 Kg
FXHVSR450 90 Kg 270 Kg 624 mm 292 mm 212 mm 43 Kg
Sicherheitsfaktor 3.5 Test Method EN 13155 max. Betriebstemperatur 80 °C

PRODUKTÜBERSICHT MODELLE FX ZUBEHöR

Horizontal-Vertikal-System

FX HV

Horizontal-Vertikal-System von 150 bis 3000 kg
Das Horizontal-Vertikal-System FX HV ist die ideale Lösung für den Transport von Teilen von der Horizontalen in die Vertikale oder in umgekehrter Reihenfolge. Sonderabmessungen sind auf Anfrage möglich.

Verfügbare Produkte FX HV
FX HVS

Horizontal-vertikal kippbares System
FX HVS-Systeme ermöglichen eine 90°-Drehung der angehängten Last Die von Magnethebern getragene Last kann jederzeit ihre Position von der Horizontalen in die Vertikale ändern.

Verfügbare Produkte FX HVS
FX HV HVS

SONDERLÖSUNGEN
Vega Technik unterstützt Sie bei der Entwicklung und Herstellung von Sonderzubehör, abgestimmt auf Ihre spezifischen Bedürfnisse.

Einige Beispiele
