FXE-4000.80
Caratteristiche
| Id Prodotto | 10604002 |
| Massima Capacità carico da spessore | 25 mm |
| Massima Capacità Carico | 4000 Kg |
| Superficie di Acoraggio | 724 x 172 mm |
| Max Temperatura esercizio | 80 °C |
| Breakaway | 144 kN |
| Tipologia Polo | 80 |
| Numero Poli | 16 |
| Lunghezza | 783 mm |
| Larghezza | 228 mm |
| Altezza | 212 mm |
| Peso | 132 Kg |
FXE-4000.80

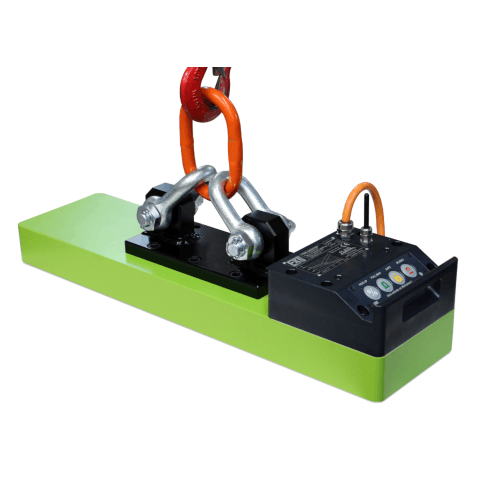

Immagine
FXE-4000.80
Curve Polo 80
FXE-4000.80
Caratteristiche Polo 80
Pole Type 80 è progettato per sollevare carichi a partire da 8 mm di spessore con superfici medio grezze ed air gap medi. I valori nominali di portata del FXE Pole Type 80 sono calcolati con un air gap di 0.4 mm. Con air gap 0, il Pole Type 80 raggiunge una forza di tenuta di 9 kN.
FXE-4000.80
Max. capacità di carico su lamiere e profili scatolari
| Spessore | Portata | Dimensioni Max. Carico |
|---|---|---|
| 8 mm | 800 Kg | 3000 x 2000 mm |
| 10 mm | 1200 Kg | 3000 x 2000 mm |
| 15 mm | 2400 Kg | 3500 x 2000 mm |
| 25 mm | 4000 Kg | 4000 x 2500 mm |
FXE 80
Modelli disponibili
| Modello | Max. capacità di carico |
Poli | Superficie magnetica di ancoraggio |
Peso | ||
|---|---|---|---|---|---|---|
| Da Spessore | Portata | Tipo | Quantità | |||
| FXE-500.80 | 25 mm | 500 Kg | 80 | 2 | 172 x 80 mm | 31 Kg |
| FXE-1000.80 | 25 mm | 1000 Kg | 80 | 4 | 172 x 172 mm | 39 Kg |
| FXE-1500.80 | 25 mm | 1500 Kg | 80 | 6 | 264 x 172 mm | 52 Kg |
| FXE-2500.80 | 25 mm | 2500 Kg | 80 | 10 | 448 x 172 mm | 77 Kg |
| FXE-3200.80 | 25 mm | 3200 Kg | 80 | 14 | 633 x 172 mm | 120 Kg |
| FXE-4000.80 | 25 mm | 4000 Kg | 80 | 16 | 724 x 172 mm | 132 Kg |
| Fattore di sicurezza 3 | Cert. Collaudo EN 13155 | Max Temperatura di Esercizio 80 °C | ||||
Gamma completa serie FXE
Sollevamento Medio/Pesante
FXE 80
Sollevatori magnetici elettropermanenti equipaggiati con Pole Type 80 con una capacità di carico da 500 a 4000 kg.
FXE 100
Sollevatori magnetici elettropermanenti equipaggiati con Pole Type 100 con una capacità di carico da 800 a 4800 kg.
FXE HD
Sollevatori magnetici elettropermanenti per lamiere con elevati spessori,equipaggiati con Pole Type 100 con una capacità di carico da 7200 a 16000 kg.
