Serie FX ACCESSORI/FX HV
SISTEMI ORIZZONTALI-VERTICALI ModelloFX-HV3000

FX-HV3000

Caratteristiche
Id Prodotto9911033002
Massima dimensione del carico Piano2500 x 1250 mm
Massima dimensione del carico TondoØ 500 - 1200 mm
Massima Capacità carico Con Stop3000 Kg
Massima Capacità carico Senza Stop600 Kg
Fattore sicurezza3.5
Max Temperatura esercizio80 °C

FX-HV3000

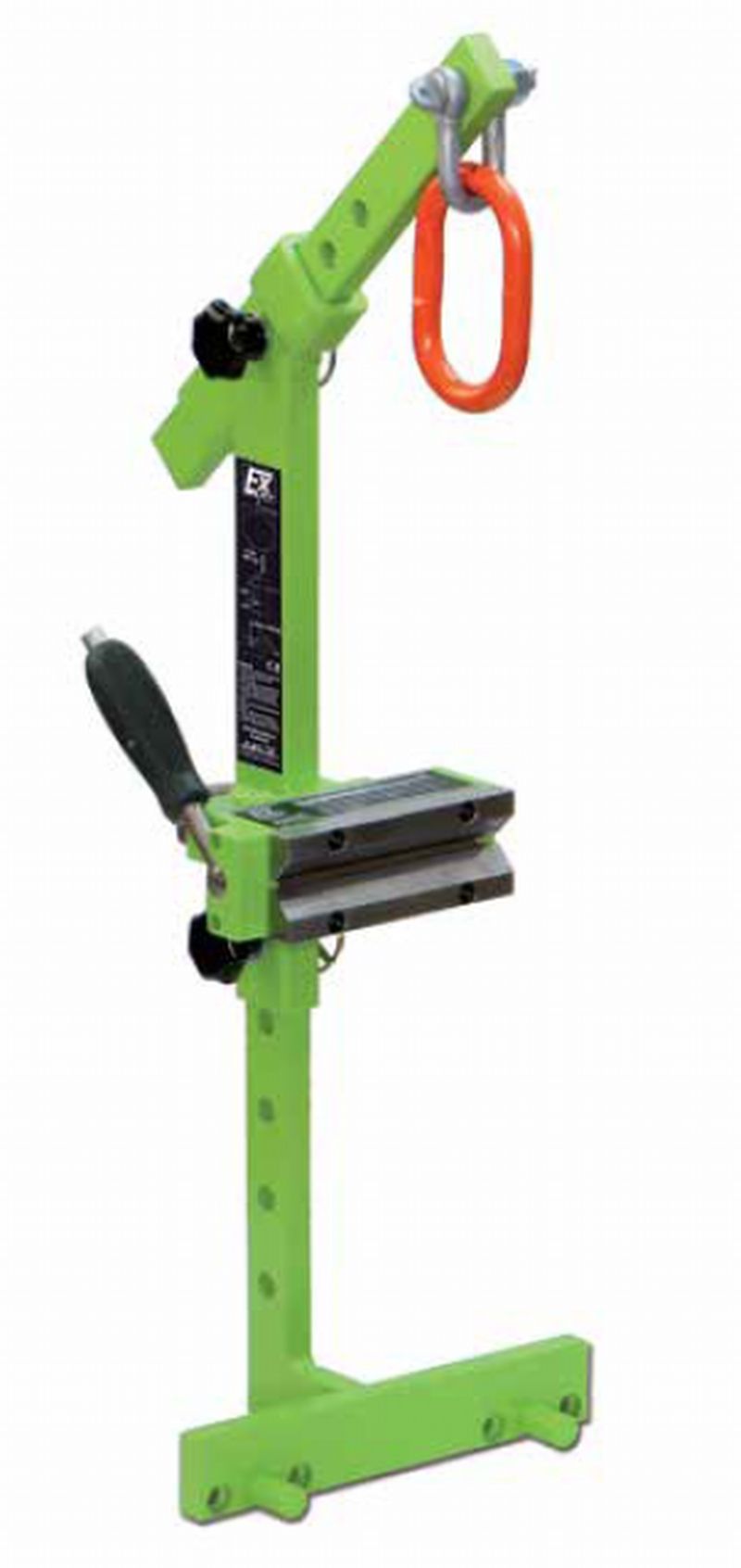

Immagine
FXHV Prodotto

FX-HV3000

Schema
FXHV Schema

FX-HV3000

Dimensioni
Quota L1800 mm
Quota B600 mm
Quota L11200 mm
Quota B1650 mm
Peso320 Kg

FX-HV3000

Downloads
SVG Image
Scheda tecnica Accessorio FX-HV3000
SVG Image
Disegno FX HV3000
SVG Image
Catalogo Sollevatori Magnetici / Accessori FX / FXE

FX HV

Modelli disponibili
Modello Max. dimensioni
del carico		 Max. capacità
di carico		 Dimensioni Peso
Piano Tondo Con Stop Senza Stop L B L1 B1
FX-HV150 1000x420 mm Ø 150-420 mm 150 Kg 30 Kg 680 mm 104 mm 680 mm 220 mm 18 Kg
FX-HV200 2000x750 mm Ø 250-750 mm 200 Kg 40 Kg 1000 mm 400 mm 715 mm 390 mm 24 Kg
FX-HV400 2000x1000 mm Ø 400-1000 mm 400 Kg 80 Kg 1250 mm 450 mm 795 mm 475 mm 31 Kg
FX-HV800 2500x1250 mm Ø 500-1200 mm 800 Kg 160 Kg 1500 mm 500 mm 1040 mm 520 mm 64 Kg
FX-HV2000 2500x1250 mm Ø 500-1200 mm 2000 Kg 400 Kg 1800 mm 600 mm 1200 mm 650 mm 250 Kg
FX-HV3000 2500x1250 mm Ø 500-1200 mm 3000 Kg 600 Kg 1800 mm 600 mm 1200 mm 650 mm 320 Kg
Fattore di sicurezza 3.5 Cert. Collaudo EN 13155 Max Temperatura di Esercizio 80 °C

Gamma completa serie FX ACCESSORI

Sistemi Orizzontali-Verticali

FX HV

Sistema orizzontale-verticale da 150 a 3000 kg
Il sistema orizzontale-verticale FX HV è la soluzione ideale per il trasporto di pezzi da orizzontale a verticale o in ordine inverso. Dimensioni speciali sono disponibili su richiesta.

Prodotti disponibili FX HV
FX HVS

Sistema orizzontale-verticale basculante
I sistemi FX HVS consentono la rotazione di 90°del carico sospeso Il carico sostenuto dai sollevatori magnetici può cambiare posizione da orizzontale a verticale in qualsiasi momento.

Prodotti disponibili FX HVS
FX HV HVS

SOLUZIONI SPECIALI
Vega Technik vi assisterà nella progettazione e realizzazione di accessori speciali su misura per le vostre esigenze specifiche.

Esempi Applicazioni
